輝芒微 Touch 系列 MCU 里，FT62FC65A-RB 是“小身材、大集成”的典型：

? 8 K×14 Flash + 512 B SRAM + 256 B EEPROM，足夠放完整功能邏輯；
? 12-bit 高精度 ADC + 42 路電容觸控，剃毛器一圈金屬網罩直接當觸摸滑條；
? 5 V 單電源，LVR 低至 2.1 V，電池剩一格也能穩跑；
? 休眠 0.8 μA，旅行鎖放包里 3 個月不跑電。
一句話：把傳統三顆 IC（單片機、充電管理、觸摸 IC）的活全部包辦。

整機功能腦圖

    單擊開機 → 紅燈閃 0.5 Hz（低電量檢測）
    長按 3 s → 藍燈快閃 5 Hz → 進入“旅行鎖”
    再長按 3 s → 藍燈常亮 1 s → 解除旅行鎖
    插上 USB → 紅燈常亮（恒流 400 mA）→ 充滿轉藍燈常亮
    所有狀態下電池 < 3.3 V → 紅燈閃 2 Hz 提示，30 s 后自動關機

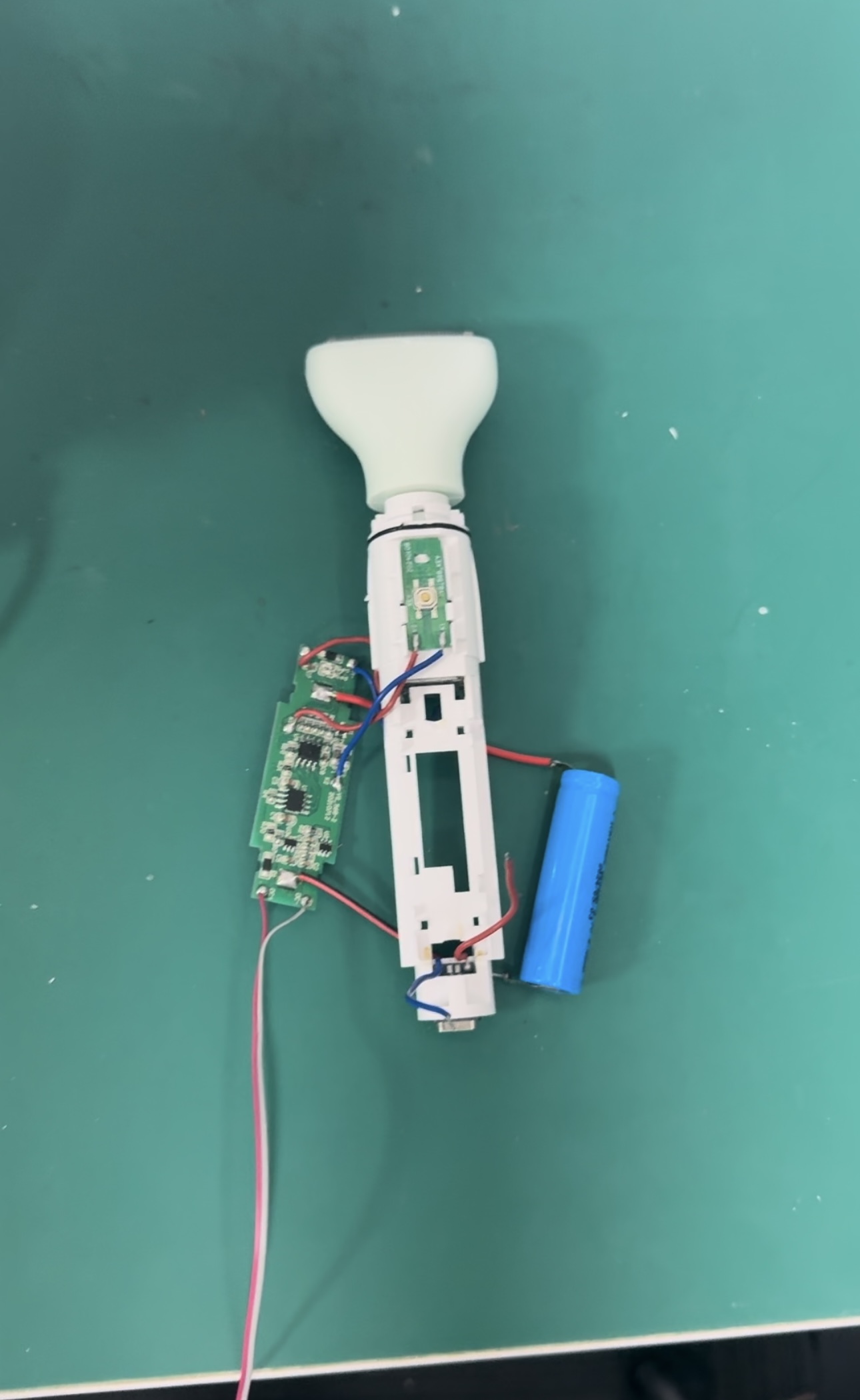

硬件極簡 BOM

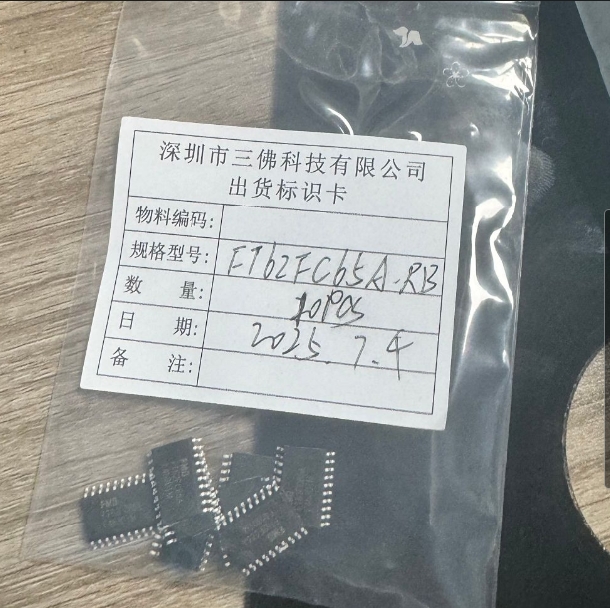

? MCU：FT62FC65A-RB（SSOP20）
? 鋰電池：14500 800 mAh
? 充電 IC：具體型號咨詢三佛科技（1 A 線性鋰電充電，限流電阻 1.5 kΩ → 400 mA）
? 升壓 MOS：HN3400 + 10 μH + SS34，輸出 5 V 驅動 6 W 馬達
? LED：共陰雙色 0603（紅/藍）
? 觸摸彈簧片：一圈金屬外網兼按鍵，MCU 的 T0 通道直接連

原理圖關鍵節點

VBAT ──? ME4057 ──? 電池 ──? 升壓 5 V ──? 馬達
 │
 CHRG/ STDBY ──┘（充電狀態指示）
 │
FT62FC65A-RB：RA2 檢測 CHRG（低電平＝充電中）
 RA3 檢測 STDBY（高電平＝充滿）
 RC0 驅動紅色 LED
 RC1 驅動藍色 LED
 RC2 控制 AO3400（馬達 PWM）
 T0 觸摸通道（彈簧片）

軟件框架：一張狀態機圖即可跑通

typedef enum {
 STATE_OFF,
 STATE_WORKING,
 STATE_TRAVEL,
 STATE_CHG,
 STATE_FULL
} sys_state_t;

主循環每 8 ms 掃描一次：

    觸摸鍵值 > 50 算“按下”；
    計數器 3 s 觸發長按；
    ADC 采樣電池電壓，查表得電量百分比；
    狀態機切換 + LED 效果。

核心代碼片段（C 語言，可直接拷貝到 FMD IDE）

    初始化

void board_init(void){
 ANSA = 0; // 全數字口
 TRISC0 = 0; // LED 紅
 TRISC1 = 0; // LED 藍
 TRISC2 = 0; // MOS 管 PWM
 PWM1_Init(50000); // 50 kHz 載波
 Touch_Init(T0CH); // 42 路庫函數
 ADC_Init(); // 12-bit ADC}

    低電量檢測

#define VBAT_LOW 3300 // mVuint16_t get_vbat_mv(void){
 uint16_t raw = ADC_Get(ADC_VBAT);
 return raw * 5000UL / 4095; // 參考 5 V}

    LED 效果宏

#define LED_RED(x) RC0 = (x)#define LED_BLUE(x) RC1 = (x)

    狀態機骨架（偽代碼）

switch(state){case STATE_OFF:
 if(touch_short) state = STATE_WORKING;
 else if(touch_long) state = STATE_TRAVEL;
 break;case STATE_WORKING:
 PWM1_Duty(75); // 75 % 占空
 if(get_vbat_mv() < VBAT_LOW) { LED_RED_TOGGLE; }
 ...}

旅行鎖的“手感”實現

? 長按 3 s 的判定：觸摸庫自帶 Touch_GetDuration()，返回毫秒值；
? 進入旅行鎖后，LED 任務改為 5 Hz 快閃，馬達 PWM 強制 0；
? 同時置位 SLEEP = 1，主時鐘切到 31 kHz，整機 0.8 μA；
? 再次長按 3 s，先退出睡眠、后解除鎖，馬達延遲 500 ms 再允許啟動，防止誤觸。

充電曲線與 LED 邏輯

ME4057 的 CHRG、STDBY 是開漏輸出，直接上拉到 VBAT：

    CHRG = 0、STDBY = 1 → 紅燈常亮（充電中）
    CHRG = 1、STDBY = 0 → 藍燈常亮（充滿）
    兩引腳同時為高 → 無充電器 → 回到正常功能狀態機

抗干擾與安規細節

    觸摸彈簧片與外殼間加 0.1 mm 絕緣膜，防汗漬誤觸發；
    馬達 PWM 走線遠離觸摸通道，必要時加 33 pF 到地濾波；
    電池端 TVS 5 V6 防插拔浪涌；
    旅行鎖狀態下，仍可檢測 USB 5 V 插入，立即喚醒并進入充電邏輯。

從 Demo 到量產的最后 5 %

? 在 EEPROM 預留 1 Byte 做“旅行鎖記憶”，掉電后也能保持；
? 工廠測試模式：雙擊觸摸鍵 → 藍紅交替快閃，便于老化臺識別；
? 校準 ADC：每塊板寫一次“零漂值”到 EEPROM 0x00，軟件開機自動補償。

一句話總結

用 FT62FC65A-RB 做剃毛器，就是把“觸摸鍵、馬達驅動、電池管理、狀態指示”全部寫進一顆 20 腳小芯片里。

從單擊開機到旅行鎖，再到 400 mA 恒流充電，所有邏輯都能在一頁狀態機里跑完——既省 BOM，又讓用戶覺得“這把剃毛器，好像比我還聰明”。
