在現代家居生活中，小夜燈作為一種溫馨且實用的照明設備，逐漸成為許多家庭的必備品。本文將介紹一款基于輝芒微MCU的智能小夜燈設計方案，該小夜燈具有上下兩個按鈕和一個中間滑條，通過簡單的操作實現開關、顏色切換、亮度調節以及時間顯示等功能。

設計背景與需求分析

隨著人們對生活品質的追求不斷提高，傳統的照明設備已經無法滿足人們的需求。智能小夜燈應運而生，它可以通過多種方式控制，為用戶提供更加便捷和個性化的照明體驗。三佛科技設計的目標是開發一款具有以下功能的智能小夜燈：

    開關控制：通過上按鈕單擊實現開關功能。
    顏色切換：再次單擊上按鈕可在三種顏色之間切換。
    亮度調節：通過中間滑條上下滑動調節亮度，下滑變暗，上滑變亮。
    時間顯示：通過下按鈕控制時間顯示，單擊打開顯示時間，再次單擊關閉時間顯示。

觸摸滑條控制小夜燈方案設計

1. 系統初始化

在系統啟動時，MCU對所有外設進行初始化，包括GPIO引腳、ADC、PWM和顯示屏等。同時，設置默認的亮度和顏色參數。

2. 按鈕檢測

通過外部中斷或輪詢的方式檢測按鈕的狀態。當檢測到上按鈕的單擊事件時，根據當前狀態判斷是打開/關閉燈還是切換顏色。當檢測到下按鈕的單擊事件時，控制時間顯示的開啟和關閉。

3. 滑條觸摸檢測

通過ADC采集滑條的觸摸信號，根據觸摸位置計算出對應的亮度值，并通過PWM信號調節LED燈的亮度。

4. 時間顯示

使用MCU的定時器功能獲取當前時間，并通過顯示屏顯示出來。時間可以通過外部時鐘芯片或MCU內部計時器實現。

5. 顏色切換

通過控制RGB LED燈的PWM信號，實現三種顏色的切換。每種顏色對應一組固定的PWM參數。

觸摸滑條控制小夜燈方案功能實現

1. 開關控制

當用戶單擊上按鈕時，MCU檢測到中斷信號，判斷當前燈的狀態。如果燈是關閉的，則打開燈并設置為默認亮度和顏色；如果燈是打開的，則關閉燈。

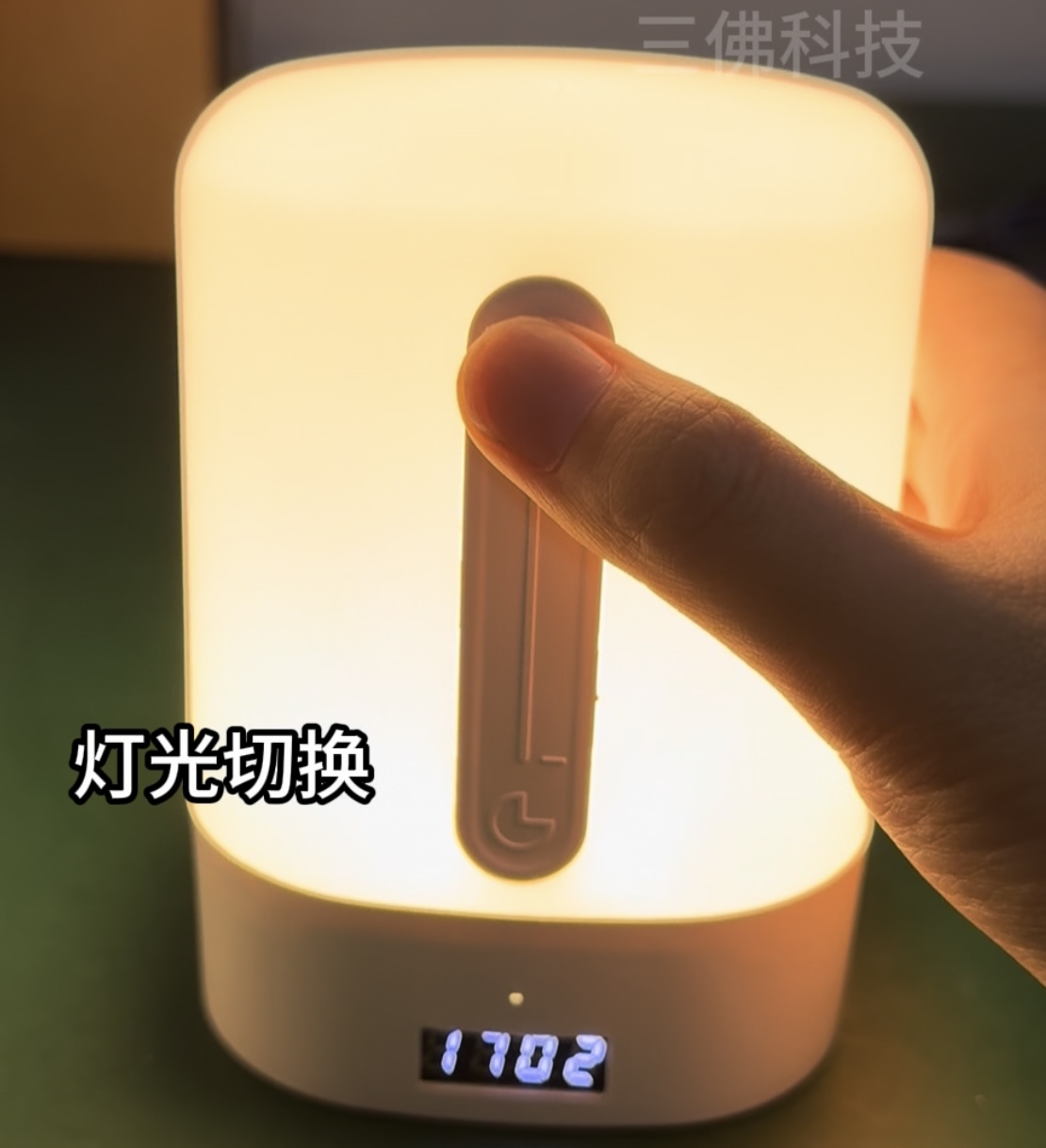

2. 顏色切換

再次單擊上按鈕時，MCU根據當前顏色狀態切換到下一種顏色。通過控制RGB LED燈的PWM信號，實現白、黃、米色三種顏色的切換。

3. 亮度調節

用戶通過上下滑動中間的滑條來調節亮度。MCU通過ADC采集滑條的觸摸信號，計算出對應的亮度值，并通過PWM信號調節LED燈的亮度。下滑時，亮度逐漸降低；上滑時，亮度逐漸增加。

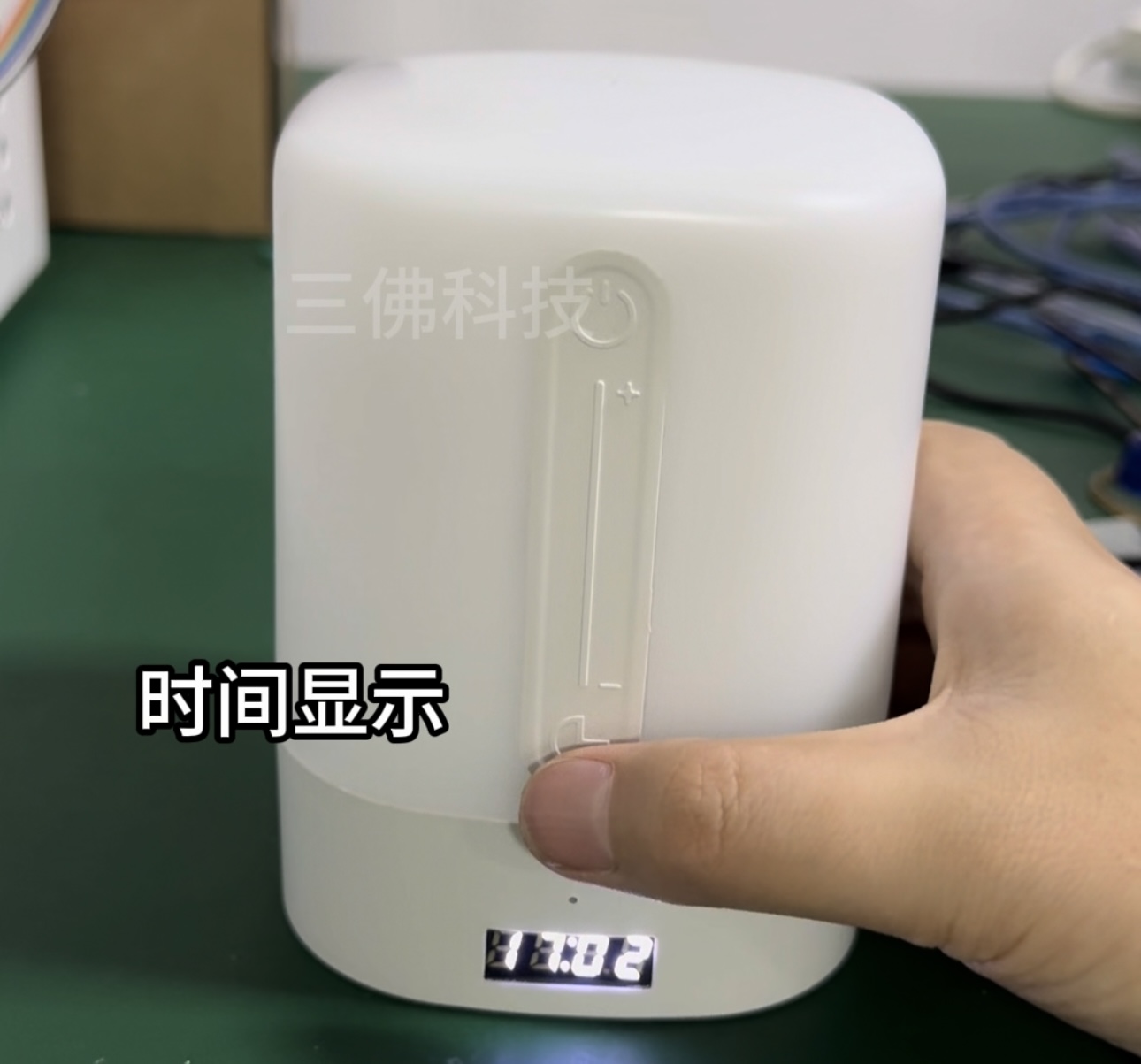

4. 時間顯示

當用戶單擊下按鈕時，MCU控制顯示屏顯示當前時間。再次單擊下按鈕時，關閉時間顯示。時間可以通過外部時鐘芯片或MCU內部計時器獲取。

測試與優化

在完成硬件搭建和軟件編程后，對小夜燈進行全面測試。測試內容包括：

    按鈕響應的靈敏度和準確性。
    滑條觸摸的靈敏度和線性度。
    LED燈的顏色切換和亮度調節效果。
    時間顯示的準確性和穩定性。

根據測試結果，對硬件和軟件進行優化，確保小夜燈的性能達到最佳狀態。

總結

本文介紹了一款基于輝芒微MCU的智能小夜燈設計方案。通過簡單的操作，用戶可以實現開關控制、顏色切換、亮度調節和時間顯示等多種功能。以上就是深圳三佛科技分享的觸摸滑條控制小夜燈方案。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
