霧化器作為一種能夠將液體轉化為霧狀的設備，廣泛應用于加濕、香薰、醫療等多個領域。然而，傳統的霧化器往往存在體積大、功耗高、功能單一等問題，難以滿足現代消費者對于便攜性、智能化和個性化的需求。為了解決這些問題，我們基于輝芒微8位MCU，開發了一款全新的霧化器方案。該方案以其高性能、低功耗、高集成度的特點，為霧化器的應用帶來了全新的可能性，重新定義了霧化器在現代生活中的角色。

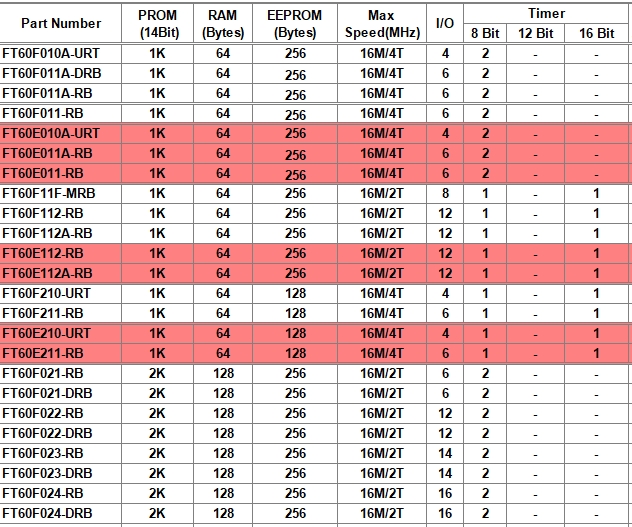

? MCU：輝芒微主控MCU（SOP16，1 K×14-bit EEPROM，128 B SRAM，12-bit ADC×8，PWM×2，LVR 0.9 V~5.5 V，待機電流<0.2 μA）
? 時鐘：內置16 MHz RC，經內部PLL倍頻到24 MHz驅動1.7 MHz超聲波霧化換能器
? 通信：UART 9600 bps，保留SWD/ICP在線升級接口
? 升壓：同步整流升壓至28 V/0.4 A，效率90 %
? 驅動：MCU直接輸出互補PWM→柵極驅動→全橋MOSFET→霧化片諧振
? 反饋：電流采樣電阻→運放→ADC閉環恒功率
? 水位：雙電極電容式檢測，MCU內置電容模塊，零外圍
? 觸摸：單鍵滑條共用同一電容通道，支持濕手操作
? 指示：2×WS2812B幻彩LED，由PWM+DMA實現無閃調光
? 電池：單節鋰電3.7 V 500 mAh，MCU自帶電量計，硬件LDO 3.0
? 30 mm×30 mm雙面PCB，全板高度<6 mm，可塞入口紅管或車載杯架
? 任務0：掉電休眠，IO中斷喚醒（觸摸/充電/水位變化）
? 任務1：1 ms Tick調度PWM占空比，諧振頻率跟蹤
? 任務2：10 ms Tick掃描水位、電量、溫度
? 任務3：100 ms Tick刷新LED特效，記錄使用時長
? 任務4：UART命令解析，支持PC/手機APP在線調參
? 頻率跟蹤：ADC采樣相位→PID調節PWM周期，鎖定霧化片諧振點±1 kHz
? 功率補償：根據電池電壓動態調整占空比，保證恒定噴霧量
? 干燒保護：電流>350 mA且水位為空→立即停振，LED紅色快閃
? 深度Sleep 0.2 μA，RTC喚醒周期1 s檢測水位
? 快速喚醒4 ms，保證用戶體驗“一觸即出霧”
| 功能 | 實現方式 | 備注 |
|---|---|---|
| 三檔霧量 | 短按循環切換 | 低檔0.05 mL/min，高檔0.15 mL/min |
| 2 h定時關機 | 軟件倒計時 | 可APP端自定義 |
| 七彩氛圍燈 | WS2812B | 隨音樂律動/單色呼吸可選 |
| 水位實時檢測 | 電容+ADC | <5 %液位即停振 |
| 電量四格顯示 | 觸摸鍵長按2 s | 低電<20 %閃紅燈 |
| 防干燒 | 電流+水位 | 雙重保護 |
| 在線升級 | UART/SWD | 支持工廠加密燒錄 |
? 車載模式：插入點煙器，自動降功率避免前擋起霧
? 辦公模式：30 dB靜音，LED自動熄滅防打擾
? 夜間香薰：暖色小夜燈+間歇噴霧，APP設定“助眠曲線”
輝芒微8位MCU以“超小容量EEPROM+超低功耗”獨樹一幟，把原本需要語音芯片+驅動+MOS+運放的四顆料方案壓縮到一顆主控，整體BOM降低30 %，PCB面積縮小45 %，待機時間提升100 %。以上就是深圳三佛科技分享的霧化器方案。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
