LP2178A概述

LP2178A 是一款高效率高精度的非隔離降壓開關電源恒壓控制驅動芯片。適用于 85VAC~265VAC 全范圍輸入電壓的非隔離Buck、 Buckboost拓?fù)浣Y(jié)構，尤其適用于小家電、白色家電等電源的驅動。 LP2178A 內部集成高壓功率管，采用恒壓控制模式，系統可工作于CCM和DCM模式。 采用特有的PFM控制方式，改善音頻特性。

內置特有的峰值電流控制，無需 CS 電阻；內置啟動電路，無需啟動電阻。 外圍應用簡單，可靠性強。LP2178 具有多重保護功能，包括VCC鉗位/欠壓保護，輸出短路保護、電感過電流保護及過溫保護等保護功能。

LP2178A 采用SOP8L

LP2178A特點

 集成>800V功率管
恒壓控制，固定5V輸出電壓
內置特有的峰值電流控制，無需CS電阻
內置啟動電路，無需啟動電阻
內置軟啟動
CCM和DCM工作模式
優異的EMI特性
待機功耗<75mW
特有的PFM控制，改善音頻特性
寬輸入電壓
輸出短路保護
電感過電流保護
VCC鉗位/欠壓保護
過溫保護


LP2178A應用

小家電、白色家電等開放式電源

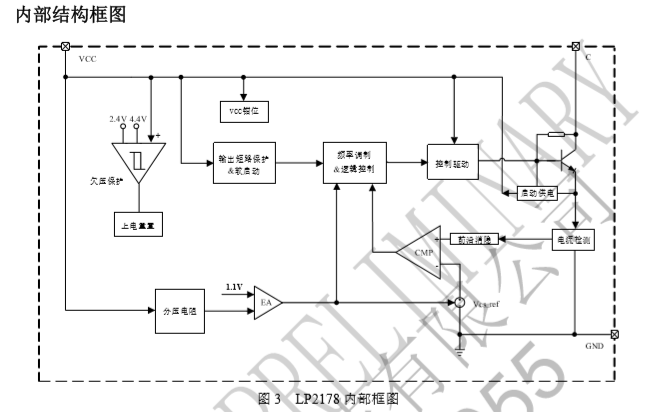

LP2178A內部結構圖
