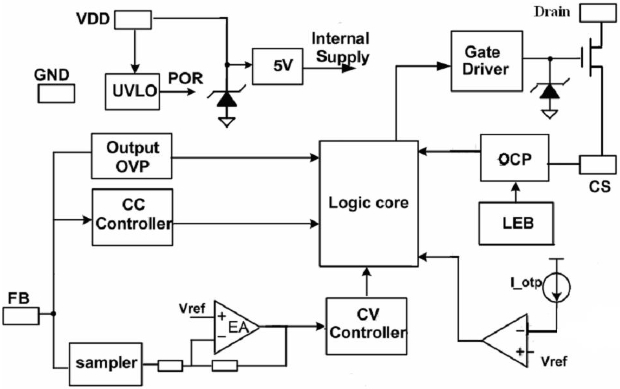

PL3325CD 是一系列高效率、高集成度、原邊調節的 PWM功率開關，其主要應用于小于 12W 的 AC/DC 反激式開關電源。PL3325C 通過去除光耦以及次級控制電路，簡化了充電器/適配器等傳統的恒流/恒壓的設計，從而實現高精度的電壓和電流調節，內部框架圖如下所示
復合模式的應用使得芯片能夠?qū)崿F(xiàn)低靜態功耗、低音頻噪音、高效率。而且高集成的功率 MOSFET 能夠降低外部 PCB的面積以及系統的成本。
PL3325C 同時具有多種保護功能：逐周期峰值電流檢測、欠壓保護、過壓保護等。
內置高集成度的功率MOSFET
+/-5%恒壓調節
全電壓范圍內實現高精度電流調節
去除光耦和次級控制電路
內置高精度恒流調節的線電壓補償
內置變壓器電感補償
可編程的輸出線補償
內置可提高效率的自適應多模式：PWM/PFM控制
低啟動電流
內置軟啟動
內置前沿消隱
逐周期電流限制
欠壓保護
內置輸出過壓保護
良好的動態響應。
手機/無繩電話充電器
數碼相機充電器
小功率電源適配器
消費類的備用電源
